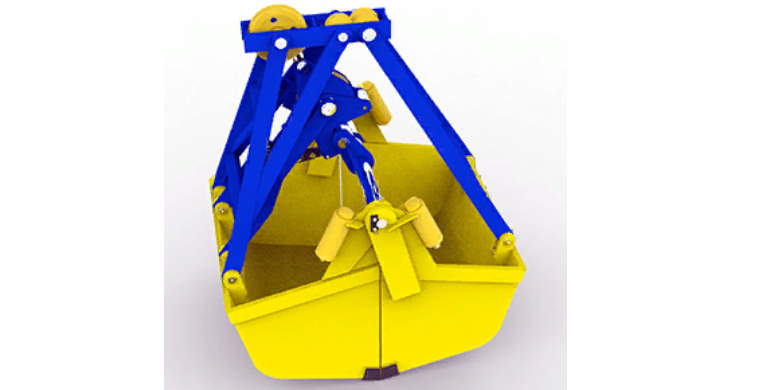

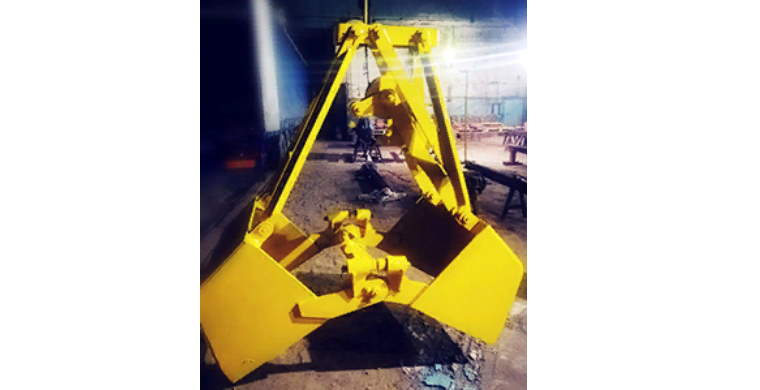

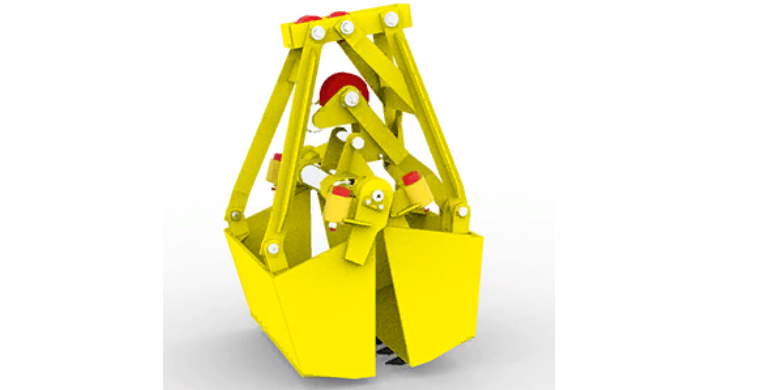

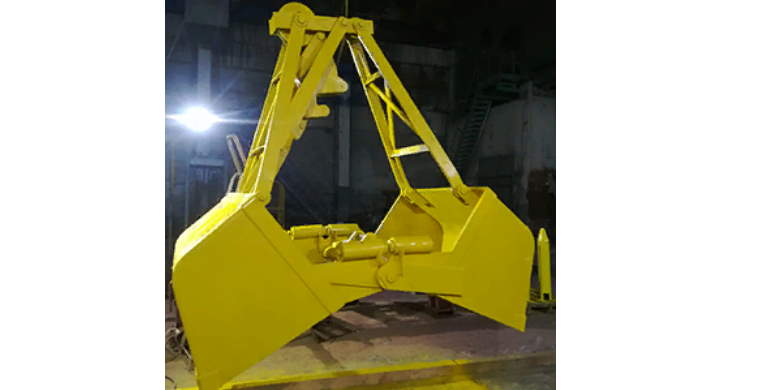

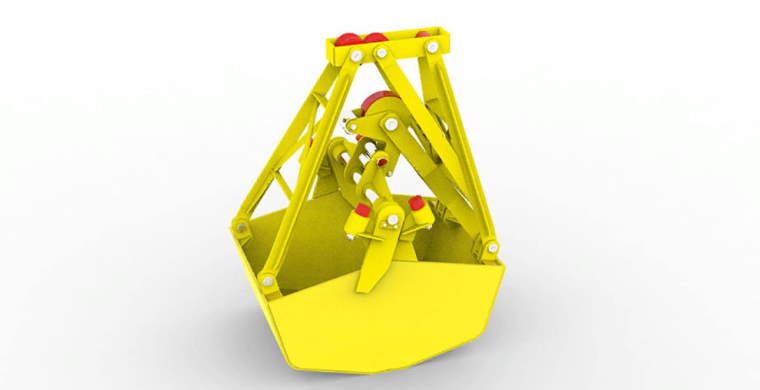

Грейферы двухчелюстные одноканатные
Одноканатный грейфер - это грейфер, имеющий один канат. Рабочий цикл устройства - зачерпывание, подъем груза, раскрытие челюстей и опускание грейфера ведется одним канатом, работающим от одной лебедки.
| Типоразмер | Г/п крана, т |
Расчетный объем, м3 |
Масса груза, т |
Плотность груза, т/м3 |
Масса грейфера, т |
|---|---|---|---|---|---|
| ГК2-0,5-С3-1к-0,1 | 0,5 | 0,1 | 0,2 | 1,6-2,0 | 0,3 |
| ГК2-1-Л2-1к-0,35 | 1,0 | 0,35 | 0,35 | 0,8-1,0 | 0,41 |
| ГК2-2-С3-1к-0,5 | 2,0 | 0,5 | 1,0 | 1,6-2,0 | 0,88 |
| ГК2-3,2-С3-1к-0,8 | 3,2 | 0,8 | 1,6 | 1,6-2,0 | 1,0 |
| ГК2-5-С3-1к-1,0 | 5,0 | 1,0 | 2,0 | 1,6-2,0 | 1,5 |
| ГК2-5-Т1-1к-1,0 | 5,0 | 1,0 | 2,5 | 2,0-2,5 | 1,8 |
| ГК2-5-С3-1к-1,5 | 5,0 | 1,5 | 2,7 | 1,8 | 1,8 |
| ГК2-10-С3-1к-2,5 | 10 | 2,5 | 5,0 | 1,6-2,0 | 3,2 |
| ГК2-12-С3-1к-3,0 | 12 | 3,0 | 6,0 | 1,6-2,0 | 6,0 |
| ГК2-15-С1л-1к-7,0 | 15 | 7,0 | 7,0 | 1,0 | 8,0 |
Так же возможна поставка двухчелюстных одноканатных грейферов со следующими техническими характеристиками:

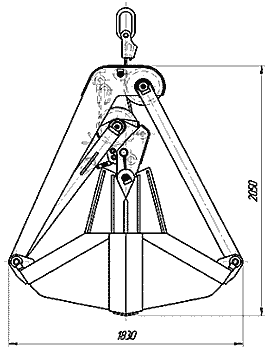

Основные параметры и размеры грейфера ГК5-С3-1к-В-1:
- Г/п крана - 5т
- Число канатов - 1
- Диаметр каната - 18мм
- Кратность полиспаста - 2
- Расчетный объем - 1м3
- Насыпная плотность груза - 1,6-2,0 т/м3
- Допустимая масса зачерп. груза - 2т
- Масса грейфера - 1600кг
- Число челюстей - 2
- Группа груза по ГОСТ 24599-87 - С3
- Высота - открытого 2770мм, закрытого 2370мм
- Длина - открытого 2220мм, закрытого 1720мм
- Ширина - 1480мм
Основные параметры и размеры грейфера ГК2-5-С2-1к-В-1:
- Г/п крана - 5т
- Число канатов - 1
- Диаметр каната - 18мм
- Кратность полиспаста - 3
- Расчетный объем - 1м3
- Насыпная плотность груза - 1,25-1,6 т/м3
- Допустимая масса зачерп. груза - 1,6т
- Масса грейфера - 1200кг
- Число челюстей - 2
- Группа груза по ГОСТ 24599-87 - С2
- Высота - 2450мм
- Длина - 1870мм
- Ширина - 1480мм

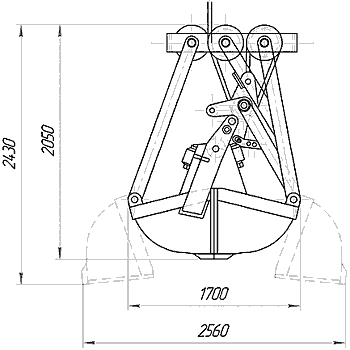

Основные параметры и размеры грейфера ГК2-5-Т2т-1к-В-1:
- Г/п крана - 5т
- Число канатов - 1
- Диаметр каната - 18мм
- Кратность полиспаста - 3
- Расчетный объем - 1м3
- Насыпная плотность груза - 1,55-2,85 т/м3
- Допустимая масса зачерп. груза - 2,9т
- Масса грейфера - 1750кг
- Число челюстей - 2
- Группа груза по ГОСТ 24599-87 - Т2т
- Высота - открытого 2430мм, закрытого 2050мм
- Длина - открытого 2560мм, закрытого 1700мм
- Ширина - 1300мм

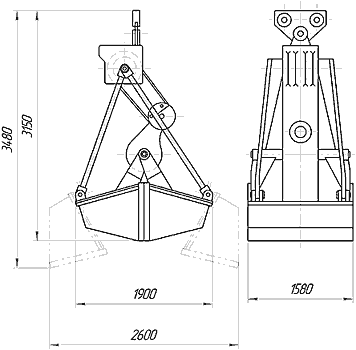

Основные параметры и размеры грейфера ГК2-8-С3-1к-В-1,5:
- Г/п крана - 8т
- Число канатов - 1
- Диаметр каната - 18мм
- Кратность полиспаста - 5
- Расчетный объем - 1,5м3
- Насыпная плотность груза - 1,4-1,85 т/м3
- Допустимая масса зачерп. груза - 2,8т
- Масса грейфера - 2500кг
- Число челюстей - 2
- Группа груза по ГОСТ 24599-87 - C3
- Высота - открытого 3480мм, закрытого 3150мм
- Длина - открытого 2600мм, закрытого 1900мм
- Ширина - 1580мм
